鹽霧腐蝕測試

作者： 「濟(jì)寧精誠表面處理技術(shù)公司」發(fā)表時間：2022-10-28

　　金屬材料大多數(shù)的腐蝕發(fā)生在大氣環(huán)境中，大氣中含有氧氣、濕度、溫度變化和污染物等腐蝕成分和腐蝕因素。鹽霧腐蝕就是一種常見和較有破壞性的大氣腐蝕。 　　鹽霧對金屬材料的腐蝕，主要是導(dǎo)電的鹽溶液滲入金...

文本標(biāo)簽：鹽霧測試 中性鹽霧測試 乙酸鹽霧測試 通過加速乙酸鹽霧測試 交變鹽霧測試 NSS AASS CASS

　　金屬材料大多數(shù)的腐蝕發(fā)生在大氣環(huán)境中，大氣中含有氧氣、濕度、溫度變化和污染物等腐蝕成分和腐蝕因素。鹽霧腐蝕就是一種常見和較有破壞性的大氣腐蝕。

　　鹽霧對金屬材料的腐蝕，主要是導(dǎo)電的鹽溶液滲入金屬內(nèi)部發(fā)生電化學(xué)反應(yīng)，形成“低電位金屬—電解質(zhì)溶液一高電位雜質(zhì)”微電池系統(tǒng)，發(fā)生電子轉(zhuǎn)移，作為陽極的金屬出現(xiàn)溶解，形成新的化合物即腐蝕物。鹽霧腐蝕破壞過程中起主要作用的是氯離子，它具有很強(qiáng)的穿透本領(lǐng)，容易穿透金屬氧化層進(jìn)入金屬內(nèi)部，破壞金屬的鈍態(tài);同時，氯離子具有很小的水合能，容易被吸附在金屬表面，取代保護(hù)金屬的氧化層中的氧，使金屬受到破壞。

?鹽霧腐蝕測試方法及分類

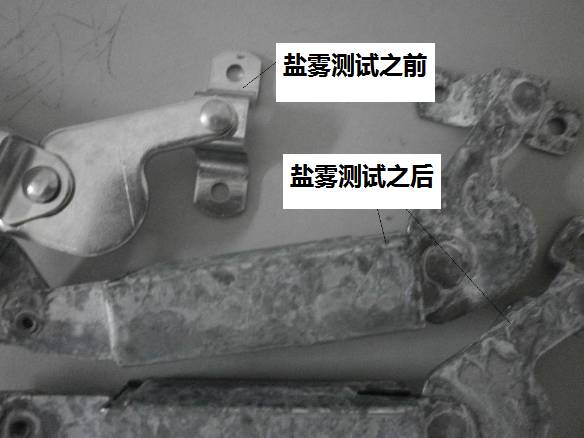

鹽霧測試前后對比

　　鹽霧測試就是一種人造氣氛的加速抗腐蝕評估方法。它是將一定濃度的鹽水霧化;然后噴在一個密閉的恒溫箱內(nèi)，通過觀察被測樣品在箱內(nèi)放置一段時間后的變化來反映被測樣品的抗腐蝕性，它是一種加速測試方法，其鹽霧環(huán)境的氯化物的鹽濃度，可是一般天然環(huán)境鹽霧含量的幾倍或幾十倍，使腐蝕速度大幅提高，對產(chǎn)品進(jìn)行鹽霧試驗，得出結(jié)果的時間也大幅縮短。

　　在天然環(huán)境下對某產(chǎn)品樣品進(jìn)行試驗，腐蝕時間可能需要一年甚至數(shù)年，而在人工模擬鹽霧環(huán)境條件下試驗，只要數(shù)天甚至是數(shù)小時，即可得到相似的結(jié)果。

　　鹽霧試驗主要分為4種：

　　中性鹽霧試驗(NSS);

　　乙酸鹽霧試驗(AASS);

　　銅加速乙酸鹽霧試驗(CASS);

　　交變鹽霧試驗。

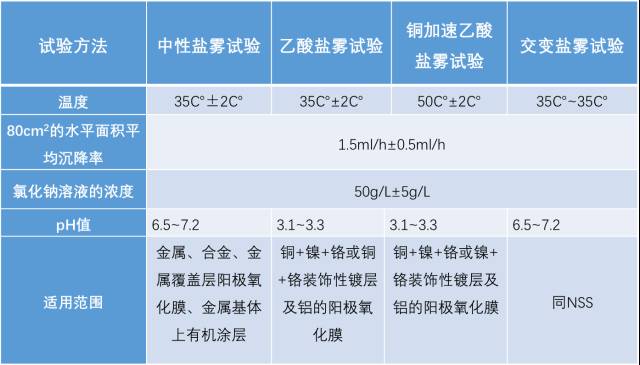

GB/T 10125中4種鹽霧測試方法的對比

?鹽霧腐蝕試驗設(shè)備

鹽霧腐蝕試驗箱結(jié)構(gòu)圖

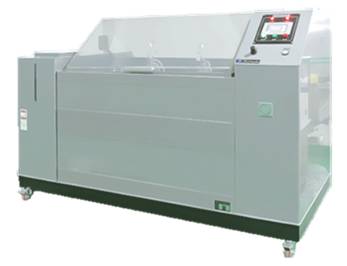

鹽霧腐蝕設(shè)備

?鹽霧試驗結(jié)果評定

　　鹽霧試驗的結(jié)果評定方法包括：評級法;腐蝕物出現(xiàn)評定法;稱重法。

評級法

　　是把腐蝕而積與總而積之比的百分?jǐn)?shù)按一定的方法劃分成幾個級別，以某·個級別作為合格判定依據(jù)，它適合平板樣品進(jìn)行評價。如GB/T6461-2002，ISO 10289-2001，ASTM B 537-70(2013)，ASTM D 1654-2005均采用該方法對鹽霧測試結(jié)果進(jìn)行評估。

保護(hù)評級和外觀評級

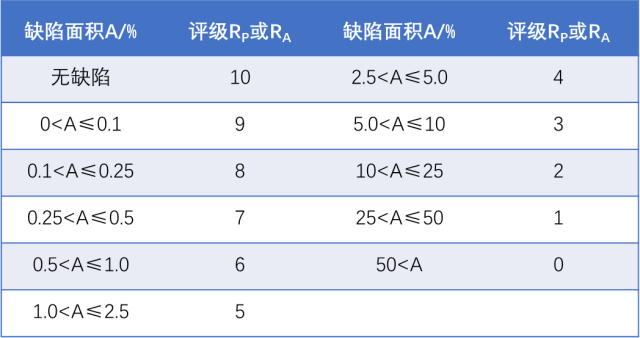

RP和RA值的計算方式：

　　RP—保護(hù)評級值;

　　RA—外觀評級值;

　　A—計算RP時，為基體金屬腐蝕部分占總面積的百分比;計算RA時，為保護(hù)層腐蝕部分占總面積的百分比。

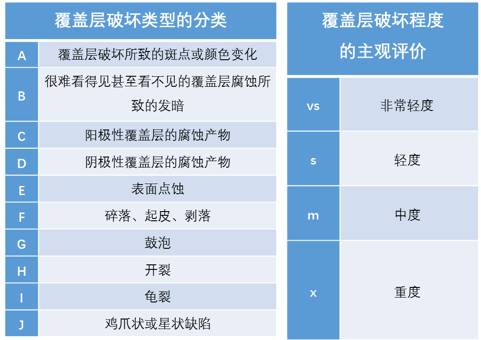

覆蓋層分類及主觀評價

　　保護(hù)評級的表示方法為：RA/—

　　如：輕微生銹超過表面1%，小于表面2.5%時，表示為：5/—

　　外觀評級的表示方法為：—/RA值+主觀評價+覆蓋層破壞等級

　　如：中度起斑點(diǎn)，面積超過20%，表示為： —/2mA

　　性能評級的表示方法為：RA值+主觀評價+覆蓋層破壞等級

　　如：試樣未出現(xiàn)基體金屬腐蝕，但出現(xiàn)小于總面積的1%的陽極性覆蓋層的輕度腐蝕，表示為10/6sC

對基體金屬呈陰極性的覆蓋層照片(圖片來源：ISO 10289-1999)

腐蝕物出現(xiàn)評定方法

　　是一種定性的判定方法，它以鹽霧腐蝕試驗后，產(chǎn)品是否產(chǎn)生腐蝕現(xiàn)象來劉一樣品進(jìn)行判定。如JB4159-1999，GJB4.11-1983，GB/T4288-2003采用該方法對鹽霧測試結(jié)果進(jìn)行評估。

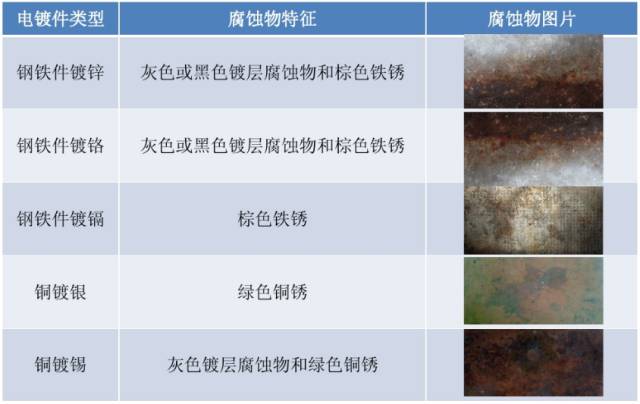

常見電鍍件鹽霧試驗后的腐蝕特征表

稱重法

　　是通過對腐蝕試驗前后樣品的重量進(jìn)行稱重的方法，計算出受腐蝕損失的重量來對樣品耐腐蝕質(zhì)量進(jìn)行評判，它特別適用于對某種金屬耐腐蝕質(zhì)量進(jìn)行考核。

腐蝕速率計算方法：

　　V失— 金屬腐蝕速率，g/m2·h;

　　m0 — 試件腐蝕前的質(zhì)量，g;

　　m1 — 試件腐蝕前的質(zhì)量，g;

　　S — 試件的面積，m2;

　　t — 試件的腐蝕時間，h。

?鹽霧試驗的影響因素

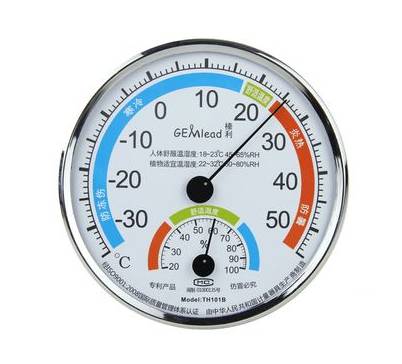

試驗溫濕度

　　金屬腐蝕的臨界相對濕度大約為70%。當(dāng)相對濕度達(dá)到或超過這個臨界濕度時，鹽將潮解而形成導(dǎo)電性能良好的電解液。當(dāng)相對濕度降低，鹽溶液濃度將增加直至析出結(jié)晶鹽，腐蝕速度相應(yīng)降低。溫度升高，分子運(yùn)動加劇，高鹽霧腐蝕速度越快。國際電工委員會指出：溫度每升高10℃，腐蝕速度提高2～3倍，電解質(zhì)的導(dǎo)電率增加10～20%。對于中性鹽霧試驗，一般認(rèn)為試驗溫度選在35℃較為恰當(dāng)。

溶液的濃度

　　濃度在5%以下時，鋼、鎳、黃銅的腐蝕速度隨濃度的增加而增加;當(dāng)濃度大于5%時，這些金屬的腐蝕速度卻隨著濃度的增加而下降。這是因為，在低濃度范圍內(nèi)，氧含量隨鹽濃度的增加而增加;當(dāng)鹽濃度增加到5%時，氧含量達(dá)到相對的飽和，如果鹽濃度繼續(xù)增加，氧含量則相應(yīng)下降。氧含量下降，氧的去極化能力也下降即腐蝕作用減弱。對于鋅、鎘、銅等金屬，腐蝕速度卻始終隨著鹽溶液濃度的增加而增加。

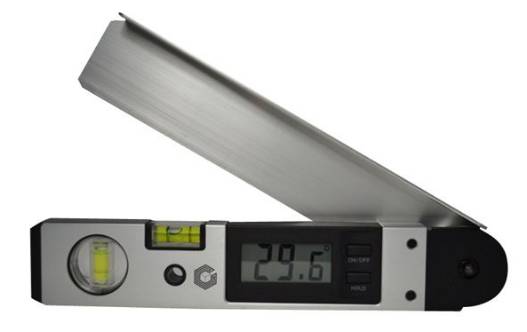

樣品的放置角度

　　鹽霧的沉降方向是接近垂直方向的，樣品水平放置時，它的投影面積較大，樣品表面承受的鹽霧量也較多，因此腐蝕較嚴(yán)重。研究結(jié)果表明：鋼板與水平線成45度角時，每平方米的腐蝕失重量為250 g，鋼板平面與垂直線平行時，腐蝕失重量為每平方米140 g。GB/T 2423.17-93標(biāo)準(zhǔn)規(guī)定：平板狀樣品的放置方法，應(yīng)該使受試面與垂直方向成30度角。

PH值

　　pH值越低，溶液中氫離子濃度越高，酸性越強(qiáng)腐蝕性也越強(qiáng)。中性鹽霧試驗(NSS) pH值為6.5~7.2。由于受到環(huán)境因素的影響，鹽溶液的pH值會發(fā)生變化。為此國內(nèi)外的鹽霧試驗標(biāo)準(zhǔn)對鹽溶液的pH值范圍都作了規(guī)定，并提出穩(wěn)定試驗過程中鹽溶液pH值的辦法，以提高鹽霧試驗結(jié)果的重現(xiàn)性。

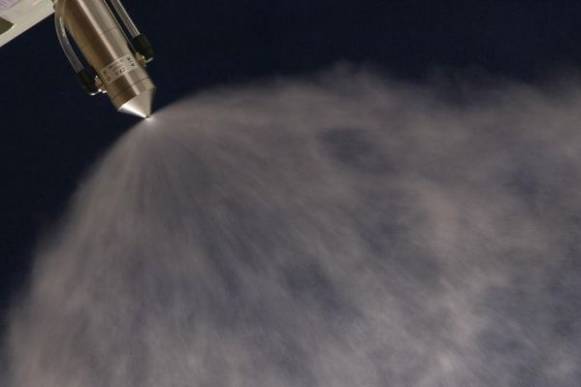

鹽霧沉降量和噴霧方式

　　鹽霧顆粒越細(xì)，所形成的表面積越大，被吸附的氧量越多，腐蝕性也越強(qiáng)。傳統(tǒng)的噴霧方法包括氣壓噴射法和噴塔法，較明顯的缺點(diǎn)是鹽霧沉降量均勻性較差，鹽霧顆粒直徑較大。不同的噴霧方法對鹽溶液的pH值也會產(chǎn)生影響。

　　鹽霧試驗一小時相當(dāng)于自然環(huán)境多久?

　　鹽霧試驗分為二大類，一類為天然環(huán)境暴露試驗，另一類為人工加速模擬鹽霧環(huán)境試驗。人工模擬鹽霧環(huán)境試驗是利用一種具有一定容積空間的試驗設(shè)備——鹽霧試驗箱，在其容積空間內(nèi)用人工的方法，造成鹽霧環(huán)境來對產(chǎn)品的耐鹽霧腐蝕性能質(zhì)量進(jìn)行考核。它與天然環(huán)境相比，其鹽霧環(huán)境的氯化物的鹽濃度，可以是一般天然環(huán)境鹽霧含量的幾倍或幾十倍，使腐蝕速度大大提高，對產(chǎn)品進(jìn)行鹽霧試驗，得出結(jié)果的時間也大大縮短。如在天然暴露環(huán)境下對某產(chǎn)品樣品進(jìn)行試驗，待其腐蝕可能要1年，而在人工模擬鹽霧環(huán)境條件下試驗，只要24小時，即可得到相似的結(jié)果。

　　人工模擬鹽霧試驗又包括中性鹽霧試驗、醋酸鹽霧試驗、銅鹽加速醋酸鹽霧試驗、交變鹽霧試驗。

　　(1) 中性鹽霧試驗(NSS試驗)是出現(xiàn)較早目前應(yīng)用領(lǐng)域較廣的一種加速腐蝕試驗方法。它采用5%的氯化鈉鹽水溶液，溶液PH值調(diào)在中性范圍(6～7)作為噴霧用的溶液。試驗溫度均取35℃，要求鹽霧的沉降率在1～2ml/80cm2.h之間。

　　(2) 醋酸鹽霧試驗(ASS試驗)是在中性鹽霧試驗的基礎(chǔ)上發(fā)展起來的。它是在5%氯化鈉溶液中加入一些冰醋酸，使溶液的PH值降為3左右，溶液變成酸性，較后形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速度要比NSS試驗快3倍左右。

　　(3) 銅鹽加速醋酸鹽霧試驗(CASS試驗)是國外新近發(fā)展起來的一種快速鹽霧腐蝕試驗，試驗溫度為50℃，鹽溶液中加入少量銅鹽—氯化銅，強(qiáng)烈誘發(fā)腐蝕。它的腐蝕速度大約是NSS試驗的 8倍。

　　具體時間換算為：

　　中性鹽霧試驗24h ? 自然環(huán)境1年

　　醋酸鹽霧試驗24h ? 自然環(huán)境3年

　　銅鹽加速醋酸鹽霧試驗24h ? 自然環(huán)境8年
